وصف المنتج
● رقم الموديل: EMMS-80B
● المعيار: IEC 60947-2 / IEC 60947-4
● التيار المقدر: 25 أمبير إلى 80 أمبير
● التشغيل: الضغط على الزر
● الجهد التشغيلي المقدر (Ue): يصل إلى 690 فولت
● الجهد النبضي المقدر (Uimp): 6 كيلو أمبير
● التركيب: قضيب دين مقاس 35 مم
مقدمة

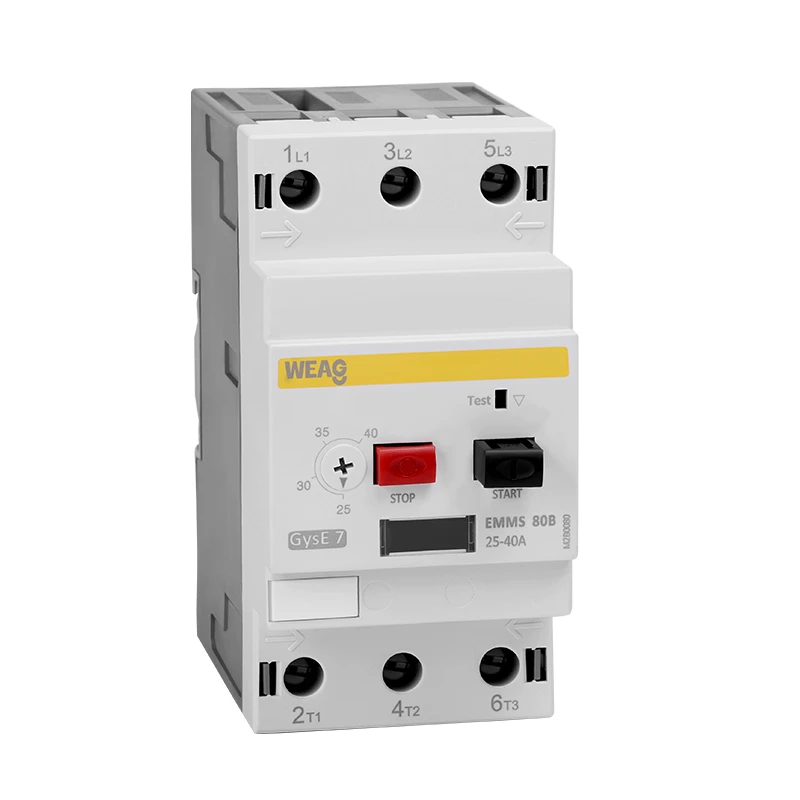

نقدم لك جهاز بدء التشغيل اليدوي للمحرك من سلسلة EMMS-80B، وهو حل رائد لحماية المحرك صممته شركة WEAG Electric. يجمع هذا الجهاز المتقدم بين وظائف قاطع الدائرة المصبوب ومرحل الحمل الزائد الحراري داخل وحدة واحدة، مما يوفر راحة لا مثيل لها وحماية شاملة للمحرك.
تتميز سلسلة EMMS-80B من أجهزة بدء التشغيل اليدوية للمحرك عن غيرها بتوفير حماية موثوقة ضد مجموعة من المشكلات المتعلقة بالمحرك، بما في ذلك الحمل الزائد وفقدان الطور والدائرة القصيرة والتحكم في بدء التشغيل غير المتكرر. وبفضل تصميمها المتكامل، تضمن حماية فعالة وكفؤة لمحركات الطور 3-، مما يقلل من خطر التلف ووقت التوقف عن العمل.
لا يقتصر استخدام جهاز بدء التشغيل اليدوي للمحرك من سلسلة EMMS-80B على حماية المحرك فحسب، بل يمكن استخدامه أيضًا لحماية خطوط التوزيع. تجعله قدراته المتعددة من الأصول القيمة لضمان سلامة وموثوقية الأنظمة الكهربائية في تطبيقات مختلفة.
يعد الامتثال للمعايير الدولية أولوية قصوى، ويلبي جهاز بدء التشغيل اليدوي للمحرك من سلسلة B من EMMS-80 المتطلبات الصارمة لـ IEC 60947-2 وIEC 60947-4-1. ومن خلال الالتزام بهذه المعايير، فإنه يضمن الأداء الموثوق به والأداء الأمثل والالتزام بقواعد السلامة.
باختصار، يوفر جهاز بدء التشغيل اليدوي للمحرك من سلسلة B من WEAG Electric EMMS-80 حلاً مبتكرًا وفعالًا لحماية المحرك. بفضل تركيبته المكونة من قاطع دائرة مصبوب ومرحل زيادة الحمل الحراري، فإنه يوفر حماية شاملة ضد العديد من المشكلات المتعلقة بالمحرك. بالإضافة إلى ذلك، تمتد تنوعاته إلى حماية خطوط التوزيع، مما يضمن سلامة وموثوقية الأنظمة الكهربائية. كما يعزز الامتثال للمعايير الدولية، مثل IEC 60947-2 وIEC 60947-4-1، من موثوقيته وأدائه.
ميزة
● نوع زر الضغط: تصنيف EMMS-80B من 25 أمبير إلى 80 أمبير.
● المعيار: IEC 60947-2 / IEC 60947-4
● 50 % Less wiring: MCCB + Contactor + TOR ->MMS + مقاول
● حجم صغير: يوفر 57% من المساحة
● تصميم صديق للبيئة: بلاستيك قابل لإعادة التدوير، بدون اتصال بالكادميوم، RoHs
● التركيب بدون أدوات: تركيب على قضيب Din مقاس 35 مم
وظيفة
● حماية من فشل الطور
● حماية من ماس كهربائي
● حماية من الحمل الزائد
● التشغيل المتكرر
● مفتاح الفصل
معلومات تقنية
|
تخصيص |
إيممس-80ب |
|
|
نوع العملية |
اضغط الزر |
|
|
عدد الأقطاب |
3 |
|
|
التيار المقدر (بوصة) |
0.1-32 A |
|
|
الجهد التشغيلي المقدر (Ue) |
حتى 690 فولت |
|
|
التردد المقدر (F) |
50/60 هرتز |
|
|
جهد العزل المقدر (وحدة القياس) |
690 V |
|
|
الجهد النبضي المقدر (Uimp) |
6 كيلو فولت |
|
|
فئة الاستخدام |
IEC 60947-2 (قاطع) |
القطة أ |
|
IEC 60947-4 (مشغل المحرك) |
التيار المتردد 3 |
|
|
التحمل الكهربائي/الميكانيكي (عدد العمليات) الحد الأدنى |
100,000/100,000 |
|
|
أقصى تردد تشغيل في الساعة (تشغيل/ساعة) |
25 |
|
|
تعويض درجة الحرارة (التشغيل) |
-20-+60 درجة |
|
|
تحرير الدائرة القصيرة اللحظية |
13 × الحد الأقصى. |
|
|
رطوبة |
95% رطوبة نسبية |
|
|
الارتفاع (م) |
2,000 |
|
|
القدرة الطرفية (الحد الأقصى) |
10 مم2 |
|
|
تشديد عزم الدوران |
2.5 N-m |
|
|
وظيفة |
حماية من زيادة الحمولة |
√ |
|
حماية فشل الطور |
√ |
|
|
زر الاختبار |
√ |
|
|
الوزن (كجم) |
0.277 |
|
|
الأبعاد الارتفاع × العمق × العرض (مم) |
89.8x89.5x44.5 |
|
|
التركيب (مم) |
مشبك في قضيب DIN (35 × 7.5 مم) |
|
|
موضع التثبيت |
عمودي أفقي |
|
|
خيارات |
مدخل مساعد |
|
معامل
|
قدرة القطع المقدرة (كيلو أمبير) |
التيار التشغيلي المقدر (le) |
نطاق الإعداد (أ) |
تيار متردد 220 فولت تيار متردد 230 فولت تيار متردد 240 فولت |
تيار متردد 400 فولت تيار متردد 415 فولت |
تيار متردد 440 فولت تيار متردد 460 فولت |
تيار متردد 500 فولت تيار متردد 525 فولت |
تيار متردد 600 فولت تيار متردد 690 فولت |
|||||
|
ليكو |
إل سي إس |
ليكو |
إل سي إس |
ليكو |
إل سي إس |
ليكو |
إل سي إس |
ليكو |
إل سي إس |
|||
|
40 |
25-40 |
100 |
100 |
50 |
25 |
50 |
25 |
10 |
5 |
5 |
3 |
|
|
63 |
40-63 |
100 |
100 |
50 |
25 |
50 |
25 |
10 |
5 |
5 |
3 |
|
|
80 |
56-80 |
100 |
100 |
15 |
15 |
10 |
6 |
4 |
4 |
2 |
2 |
|
