وصف المنتج
● رقم الوضع: EZ40
٪e2٪97٪8f IEC٪2fEN٪7b٪7b0٪7d٪7d
● مجموعة واسعة من تصنيفات التيار من 6 أمبير إلى 40 أمبير
● عدد الأقطاب: 1P+N، 3P+N (القطب N على اليسار)
● التيارات الحساسة المقدرة I△n: 10، 30، 100، 300 مللي أمبير
● القدرة المقدرة لقطع الدائرة القصيرة: 6 كيلو أمبير
● منحنى التعثر: ب و ج
●نوع الرحلة: (1) خطأ أرضي: كهرومغناطيسي؛ (2) الحمل الزائد، ماس كهربائي: حراري مغناطيسي
● الجهد المقدر: 1P+N: 230/240 فولت~، 3P+N: 400/415 فولت~
● نوع التعثر: AC، A، ASi، F
مقدمة

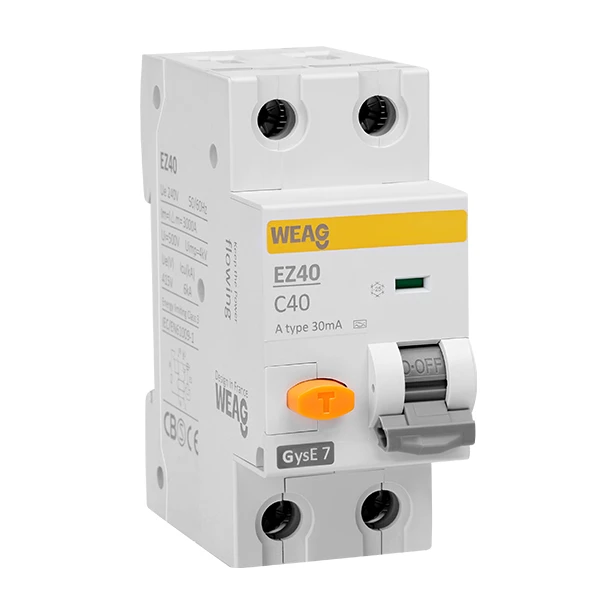

سلسلة WEAG EZ40 10A 16A 20A 25A 32A 40A 2P 4P RCBO (قواطع الدائرة العاملة بالتيار المتبقي) هي أجهزة كهربائية مصممة لتوفير الحماية ضد الأعطال الكهربائية، وخاصة أعطال الأرض وتيارات التسرب. تجمع هذه القواطع بين وظائف قاطع الدائرة وجهاز التيار المتبقي (RCD) في وحدة واحدة.
تم تصميم قاطع الدائرة للحماية "خط الطور + الحياد + التسرب" خصيصًا للاستخدام في الدوائر السكنية أحادية الطور التي تعمل بتردد 50 هرتز أو 60 هرتز، مع نطاق جهد مقنن يبلغ 230-400 فولت. وهو مصمم للحماية من التسرب والحمل الزائد للكهرباء المدنية والدوائر القصيرة.
توفر سلسلة WEAG EZ40 10A 16A 20A 25A 32A 40A 2P 4P RCBO العديد من المزايا، بما في ذلك الحجم الصغير، والقدرة العالية على قطع الخط الصفري والخط الحي في نفس الوقت. وهذا يعني أنه في حالة حدوث عطل، يتم فصل كل من الخط المحايد والخط الحي. بالإضافة إلى ذلك، توفر RCBO حماية من التسرب حتى في حالات التوصيل العكسي للخط الحي.
يضمن الامتثال لمعايير IEC61009-1 أن المنتج يلبي متطلبات السلامة والأداء المعترف بها دوليًا. كما تعمل التكنولوجيا المتقدمة المدمجة في RCBOs على تعزيز موثوقيتها وفعاليتها.
باختصار، تعد أجهزة RCBO 10A 16A 20A 25A 32A 40A 2P 4P من سلسلة WEAG EZ40 أجهزة مدمجة تجمع بين وظائف قاطع الدائرة وجهاز التيار المتبقي. وهي مصممة للحماية من الأعطال الأرضية وتيارات التسرب والحمل الزائد للكهرباء والدوائر القصيرة في الدوائر السكنية أحادية الطور. تتوافق أجهزة RCBO هذه مع معايير IEC61009-1 وتتضمن تكنولوجيا دولية متقدمة لتوفير حماية موثوقة وفعالة.
ميزة
قاطع الدائرة WEAG EZ40 الذي يعمل بالتيار المتبقي:
● عدم الحاجة إلى مصدر طاقة مساعد، والتغلب على عيوب ضعف مقاومة التداخل والتعرض لتقلبات الجهد في المنتجات الإلكترونية، فضلاً عن عدم القدرة على توفير الحماية عند فصل السلك المحايد، مما يوسع نطاق حماية التيار المتبقي.
● قدرة عالية على قطع الدائرة القصيرة، تصل إلى 6 كيلو أمبير.
● التحكم الديناميكي في دائرة الاختبار، والتي لا تتضرر بسهولة بواسطة مقاومة الاختبار.
● تعتمد آلية حماية التعثر اللحظي على تصميم قابل للتعديل، مما يضمن دقة وموثوقية التعثر اللحظي للمنتج.
● تم تصميم آلية التشغيل كآلية تخزين للطاقة، حيث يتم تنشيط جهة الاتصال الديناميكية أثناء عملية الإغلاق، مما يتيح الإغلاق السريع لجهة الاتصال الديناميكية وتحسين عمر الخدمة وسعة كسر المنتج.
طلب
تتمثل التطبيقات الرئيسية لقواطع الدائرة التي تعمل بالتيار المتبقي WEAG EZ40 في توفير الحماية ضد مخاطر الصدمات الكهربائية ومنع الحرائق الكهربائية الناجمة عن الأعطال الأرضية أو التيارات المتسربة. تُستخدم عادةً في التركيبات الكهربائية السكنية والتجارية والصناعية. فيما يلي بعض التطبيقات المحددة حيث تُستخدم عادةً قواطع الدائرة التي تعمل بالتيار المتبقي WEAG EZ40:
● المباني السكنية: تُستخدم وحدات WEAG EZ40 RCBO على نطاق واسع في المنازل والمجمعات السكنية لتوفير الحماية للدوائر الكهربائية. وعادةً ما يتم تركيبها في لوحات التوزيع أو وحدات المستهلك لحماية الدوائر الفردية، مثل الإضاءة ومنافذ الطاقة وأجهزة المطبخ.
● المباني التجارية: في الأماكن التجارية، يتم تركيب وحدات WEAG EZ40 RCBO لحماية الدوائر التي تغذي المعدات والأنظمة الكهربائية المختلفة. تُستخدم عادةً في المكاتب ومتاجر التجزئة والفنادق وغيرها من الأماكن التجارية.
● التركيبات الصناعية: يتم تركيب وحدات التحكم بالجهد الكهربي WEAG EZ40 في البيئات الصناعية حيث يتم استخدام المعدات والآلات الكهربائية. يتم تركيبها لحماية الدوائر التي تغذي الآلات الثقيلة والمحركات وغيرها من المعدات الصناعية.
● التركيبات الخارجية: تُستخدم وحدات WEAG EZ40 RCBO المصممة للاستخدام الخارجي في تطبيقات مثل الإضاءة الخارجية ومنافذ الكهرباء في الحدائق وحمامات السباحة. تم تصميم وحدات RCBO هذه لتحمل الظروف الخارجية، بما في ذلك الرطوبة والغبار.
● المعدات المتخصصة: تُستخدم أيضًا أجهزة WEAG EZ40 RCBOs لتوفير الحماية لأنواع معينة من المعدات أو التطبيقات التي تتطلب تدابير أمان إضافية. وتشمل الأمثلة المعدات الطبية ومراكز بيانات الكمبيوتر ومعدات المختبرات والأجهزة الإلكترونية الحساسة.
معلومات تقنية
|
معيار |
61009-1 IEC/EN |
|
حماية |
خطأ أرضي، تيار زائد، ماس كهربائي |
|
نوع الرحلة |
خطأ أرضي: كهرومغناطيسي |
|
الحمل الزائد، ماس كهربائي: مغناطيسي حراري |
|
|
نوع الحماية (تسرب كهربائي) |
أ، ج |
|
عدد الأقطاب |
2P (1P+N)، 4P (3P+N)، القطب الشمالي على اليسار |
|
التيار المقدر (بوصة) |
6, 10, 16, 25, 32, 40A |
|
القدرة المقدرة على قطع الدائرة القصيرة |
6000A |
|
تيار الإطلاق الحراري |
(1.13-1.45) في |
|
تيار التحرير المغناطيسي |
نوع B: 3-5 في؛ نوع C: 5-10 في |
|
فئة الحد من الطاقة |
3 |
|
التيارات الحساسة المقدرة (I△n) |
10، 30، 100، 300 مللي أمبير |
|
القدرة المقدرة على التصنيع والكسر المتبقية (I△m) |
500 أمبير (أقل من أو يساوي 50 أمبير) |
|
الجهد المقدر Ue |
1P+N: 230/240V~, 3P+N: 400/415V~ |
|
جهد العزل المقدر (وحدة القياس) |
500V |
|
تردد مصنف |
50/60 هرتز |
|
تيار الدائرة القصيرة lnc=l△c |
6 كيلو أمبير |
|
يتحمل النبض المقدر الجهد (1.5/50) Uimp |
4000V |
|
التيار المتبقي غير التشغيلي المقدر |
0.5I△n |
|
الحياة الكهربائية |
2، 000 دورة |
|
|
الحياة الميكانيكية |
4، 000 دورات |
|
|
فئة الحماية |
التثبيت المباشر |
في صندوق التوزيع |
|
آي بي 20 |
آي بي 40 |
|
|
درجة الحرارة المحيطة |
-25 درجة إلى +40 درجة |
|
|
درجة حرارة التخزين |
-25 درجة إلى +60 درجة |
|
|
حجم الأسلاك |
نحاس/سلك صلب |
محطات الحبل/الحلقة |
|
1-25مم2 |
1-16مم2 |
|
|
نوع اتصال المحطة الطرفية |
كابل/قضيب توصيل من نوع الدبوس/قضيب توصيل من نوع الشوكة |
|
|
أقصى عزم شد |
2.5 نيوتن متر |
|
|
تثبيت |
التركيب على سكة DIN مقاس 35 مم |
|
|
اتصال |
من الأعلى والأسفل |
|
|
تفاصيل التعبئة |
1+N |
3+N |
|
120 قطعة/كرتونة |
60 قطعة/كرتونة |
|
